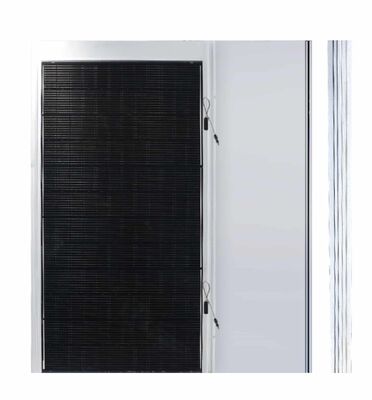

ماژول سقف فولادی BIPV با توان 520W - XSCM-520-T

standard packaging:	23 ماژول در هر پالت

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

نام تجاری

X-SOLAR

شماره مدل

XSCM-520-T

XSCM-520-T

نوع محصول:

ماژول سقف فولادی BIPV

حداکثر توان (Pmax):

520 وات

حداکثر ولتاژ برق (Vmp):

39.25 V

حداکثر جریان برق (Imp):

13.25 A

ولتاژ مدار باز (Voc):

48.52 V

جریان مدار کوتاه (Isc):

13.92 A

دمای عملیاتی:

-40 تا +85 درجه سانتیگراد

نوع سلول:

TOPCon، 182 x 91 میلی‌متر

حداکثر جریان فیوز:

تحمل قدرت:

0 تا 3%

آرایش سلولی:

132 سلول (11 x 12)

ضریب دمای حداکثر توان:

-0.26٪/°C

ضریب دمای ولتاژ مدار باز:

-0.24 %/°C

ضریب دمای جریان اتصال کوتاه:

0.04 %/°C

صندوقچه:

ابعاد ماژول:

2400 x 1314 x 4 میلی‌متر

وزن ماژول:

28 کیلوگرم

بار استاتیک جلو:

5400 Pa

بار استاتیک عقب:

2400 Pa

نوع رابط:

سازگار با MC4

کابل خروجی:

4 میلی متر مربع؛ طول کابل خالص 400 میلی متر

ماژول ها در هر کانتینر 40 فوتی:

برجسته کردن:

پانل های فولتائیک انعطاف پذیر

پانل های فلوئوریک انعطاف پذیر

ماژول خورشیدی فیلم نازک 520W

توضیحات محصول

ماژول سقف فولادی BIPV با توان 520W - XSCM-520-T

XSCM-520-T ماژول فتوولتائیک را با ساختار سقف فولادی برای پروژه‌های سقفی یکپارچه با ساختمان ترکیب می‌کند. این صفحه مربوط به رده توان 520W است.

مشخصات الکتریکی در STC

توان بیشینه (Pmax)	520 W
ولتاژ در توان بیشینه (Vmp)	39.25 V
جریان در توان بیشینه (Imp)	13.25 A
ولتاژ مدار باز (Voc)	48.52 V
جریان اتصال کوتاه (Isc)	13.92 A
تلرانس توان	از 0 تا +3%
حداکثر جریان فیوز	25 A
دمای کارکرد	از -40 تا +85 °C
ضریب دمایی Pmax	-0.26 %/°C
ضریب دمایی Voc	-0.24 %/°C
ضریب دمایی Isc	0.04 %/°C

STC: تابش 1000 W/m²، دمای سلول 25 °C و طیف AM1.5.

مشخصات مکانیکی

ابعاد ماژول	2400 x 1314 x 4 mm
وزن ماژول	28 kg
نوع سلول	TOPCon, 182 x 91 mm
آرایش سلول‌ها	132 سلول (11 x 12)
جعبه اتصال	IP68
کابل خروجی	4 mm²؛ طول خالص کابل 400 mm
نوع کانکتور	سازگار با MC4
بار استاتیکی جلو	5400 Pa
بار استاتیکی پشت	2400 Pa

مقادیر Pa بیانگر بار فشار استاتیکی ماژول هستند، نه وزن افزوده به سقف. کل سیستم نصب‌شده، توزیع بار و شرایط پروژه باید بررسی شود.

اطلاعات مرجع بسته‌بندی

تعداد ماژول در هر پالت	23
تعداد ماژول در کانتینر 40 فوت	368

آرایش نهایی بسته‌بندی را برای سفارش تأیید کنید.

کاربرد و شرایط نصب

ماژول را به‌عنوان بخشی از مجموعه کامل سقف طراحی کنید. سازه نگهدارنده، اتصالات سقف، طراحی بست‌ها، زهکشی و آب‌بندی را متناسب با محل بررسی کنید. پیش از خرید، پیکربندی ولتاژ سیستم و اسناد نصب را تأیید کنید.

پرسش‌های متداول

ابعاد و وزن ماژول چقدر است؟

ابعاد ماژول 2400 x 1314 x 4 mm و وزن آن 28 kg است.

ولتاژ مدار باز رده 520W چقدر است؟

مقدار Voc در شرایط آزمون استاندارد 48.52 V است.

آیا می‌توان بدون طراحی بیشتر هر سقفی را جایگزین کرد؟

مجموعه سقف و جزئیات بست‌ها به بررسی اختصاصی پروژه نیاز دارند. پروفیل سقف، نقشه‌ها، شرایط محل و تعداد موردنیاز را ارسال کنید.

محل پروژه، نقشه یا عکس سقف، مدل و تعداد موردنیاز، مقصد تحویل و برنامه زمانی را ارسال کنید.

درخواست اطلاعات محصول و پیشنهاد قیمت
