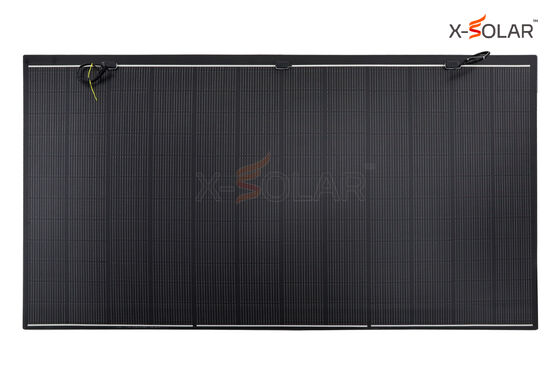

ماژول خورشیدی انعطاف‌پذیر 580W بدون قاب - XSFM-580-T2

standard packaging:	70 ماژول در هر پالت

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

نام تجاری

X-SOLAR

گواهی

TÜV SÜD Z2 124365 0002 Rev.01 (XSFM-580-T2, frameless, 1000 VDC)

شماره مدل

XSFM-580-T2

XSFM-580-T2

نوع محصول:

ماژول خورشیدی انعطاف پذیر بدون قاب

حداکثر توان (Pmax):

580 وات

حداکثر ولتاژ برق (Vmp):

44.19 V

حداکثر جریان برق (Imp):

13.13 A

ولتاژ مدار باز (Voc):

53.03 V

جریان مدار کوتاه (Isc):

13.86 A

دمای عملیاتی:

-40 تا +85 درجه سانتیگراد

نوع سلول:

TOPCon، 182 x 91 میلی‌متر

حداکثر جریان فیوز:

تحمل قدرت:

0 تا 3%

آرایش سلولی:

144 سلول (12 × 12)

ضریب دمای حداکثر توان:

-0.26٪/°C

ضریب دمای ولتاژ مدار باز:

-0.24 %/°C

ضریب دمای جریان اتصال کوتاه:

0.04 %/°C

صندوقچه:

ابعاد ماژول:

2260 × 1200 × 2.7 میلی متر

وزن ماژول:

8.4 کیلوگرم

بار استاتیک جلو:

5400 Pa

بار استاتیک عقب:

2400 Pa

نوع رابط:

سازگار با MC4

هیچ کدام

ماژول ها در هر کانتینر 40 فوتی:

برجسته کردن:

پنل خورشیدی 580 واتی BIPV

پنل خورشیدی انعطاف پذیر تاشو

ماژول خورشیدی لایه نازک 9.1 کیلوگرمی

توضیحات محصول

ماژول خورشیدی انعطاف‌پذیر 580W بدون قاب - XSFM-580-T2

نسخه بدون قاب XSFM-580-T2 یک ماژول خورشیدی انعطاف‌پذیر N-TOPCon با توان 580W است. ابعاد آن 2260 x 1200 x 2.7 mm و وزن هر ماژول 8.4 kg است.

مشخصات الکتریکی در STC

توان بیشینه (Pmax)	580 W
ولتاژ در توان بیشینه (Vmp)	44.19 V
جریان در توان بیشینه (Imp)	13.13 A
ولتاژ مدار باز (Voc)	53.03 V
جریان اتصال کوتاه (Isc)	13.86 A
تلرانس توان	از 0 تا +3%
حداکثر جریان فیوز	25 A
دمای کارکرد	از -40 تا +85 °C
ضریب دمایی Pmax	-0.26 %/°C
ضریب دمایی Voc	-0.24 %/°C
ضریب دمایی Isc	0.04 %/°C

STC: تابش 1000 W/m²، دمای سلول 25 °C و طیف AM1.5.

مشخصات مکانیکی

ابعاد ماژول	2260 x 1200 x 2.7 mm
وزن ماژول	8.4 kg
نوع سلول	TOPCon, 182 x 91 mm
آرایش سلول‌ها	144 سلول (12 x 12)
قاب	بدون قاب
جعبه اتصال	IP68
کابل خروجی	4 mm²؛ طول خالص کابل 400 mm
نوع کانکتور	سازگار با MC4
بار استاتیکی جلو	5400 Pa
بار استاتیکی پشت	2400 Pa

مقادیر Pa بیانگر بار فشار استاتیکی ماژول هستند، نه وزن افزوده به سقف. کل سیستم نصب‌شده، توزیع بار و شرایط پروژه باید بررسی شود.

اطلاعات مرجع بسته‌بندی

تعداد ماژول در هر پالت	70
تعداد ماژول در کانتینر 40 فوت	1190

آرایش نهایی بسته‌بندی را برای سفارش تأیید کنید.

مرجع گواهی محصول

گواهی TÜV SÜD با شماره Z2 124365 0002 Rev.01 مدل XSFM-580-T2 را در پیوست مدل‌ها فهرست می‌کند. این مرجع فقط برای نسخه بدون قاب 1000 VDC است. دارنده گواهی Jiangsu X-Solar Green-Building Technology Co., Ltd. است. گواهی در 5 سپتامبر 2024 صادر شده و اعتبار تا 2 سپتامبر 2029 را طبق شرایط خود درج می‌کند. گواهی کامل و پیوست مدل‌ها را با پیکربندی تحویلی تطبیق دهید.

کاربرد و شرایط نصب

این نسخه بدون قاب را برای پروژه‌های نیازمند ماژول سبک بررسی کنید. بستر سقف، ظرفیت سازه، هندسه، روش تثبیت، باد، برف، زهکشی و آب‌بندی را ارزیابی کنید. ولتاژ سیستم، انحنای مجاز و دستورالعمل جابه‌جایی نسخه تحویلی را تأیید کنید.

پرسش‌های متداول

آیا این نسخه قاب دارد؟

این صفحه برای نسخه بدون قاب با وزن 8.4 kg و ابعاد 2260 x 1200 x 2.7 mm است. نسخه‌های قاب‌دار مشخصات مکانیکی و بسته‌بندی متفاوت دارند.

آیا می‌توان ماژول را برای حمل یا استفاده مکرر تا کرد؟

این ماژول سقفی را تا نکنید و مکرراً خم نکنید. دستورالعمل مدل برای حمل، تکیه‌گاه و جابه‌جایی را رعایت و انحنای مجاز را تأیید کنید.

آیا وزن ماژول به‌تنهایی تناسب سقف را ثابت می‌کند؟

ارزیابی باید کل سیستم نصب‌شده و توزیع بار آن، مواد تثبیت، کابل‌ها و تجهیزات و نیز بار باد، برف، ساخت‌وساز و نگهداری را شامل شود.

محل پروژه، نقشه یا عکس سقف، مدل و تعداد موردنیاز، مقصد تحویل و برنامه زمانی را ارسال کنید.

درخواست اطلاعات محصول و پیشنهاد قیمت
